        海灣GST-LD-8300B輸入模塊（消防監視模塊）接線安裝圖



   作者:海灣消防 文章來源：http://www.www.rojie.cn/
      [大 中 小]




        海灣GST-LD-8300B輸入模塊（消防監視模塊）接線安裝圖
        海灣GST-LD-8300B輸入模塊（消防監視模塊）
              海灣GST-LD-8300B輸入模塊（消防監視模塊）接線端子說明：
        　　Z1、Z2：接控制器兩總線，無極性；
        　　I、G：與設備的無源常開觸點（設備動作閉合報警型）連接；也可通過電子編碼器設置為常閉輸入。

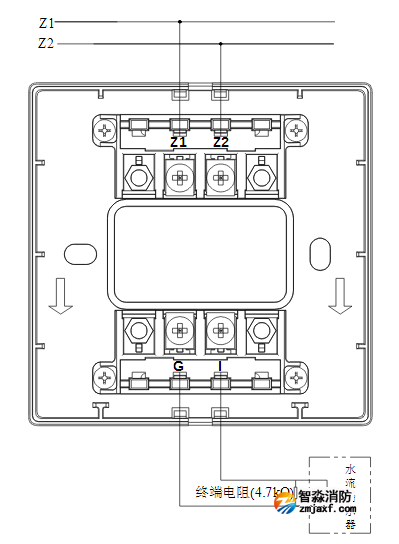

        1、模塊與具有常開無源觸點的現場設備（以水流指示器為例）連接方法如下圖所示。

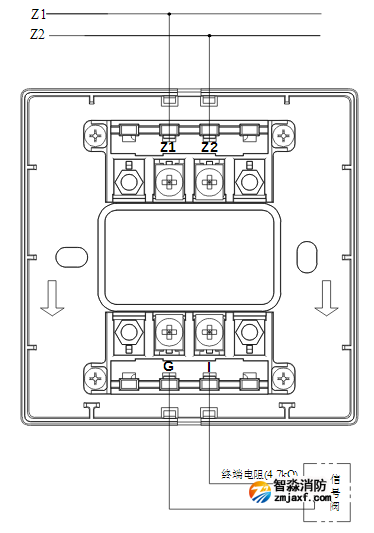

        2、模塊與具有常閉無源觸點的現場設備（以信號閥為例）連接方法如下圖所示。
